GI(아연도)

  • HOME - 제품소개 - GI(아연도)

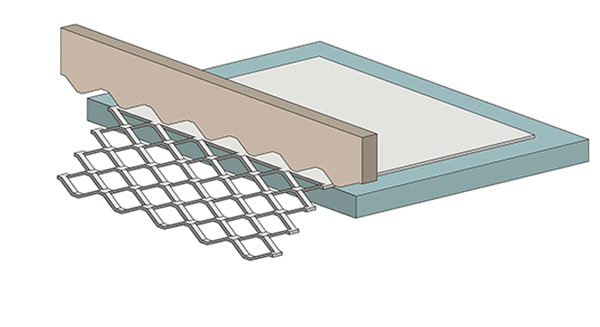

제작원리

금속 시트를 금형이 상하 좌우 왕복 운동을 하며 금속 시트를 찍어 내리면,
금속시트가 찢어지면서 일정 형태를 갖으며 익스펜디드 메탈이 완성되게 된다.
프레스로 펀칭을 해서 구멍을 내는 원리가 아니고, 금형이 금속시트에 칼집을 내는
동시에 늘이는 방식으로 금형 형태에 따라 다이아몬드, 육각 등의 모양이 있다.

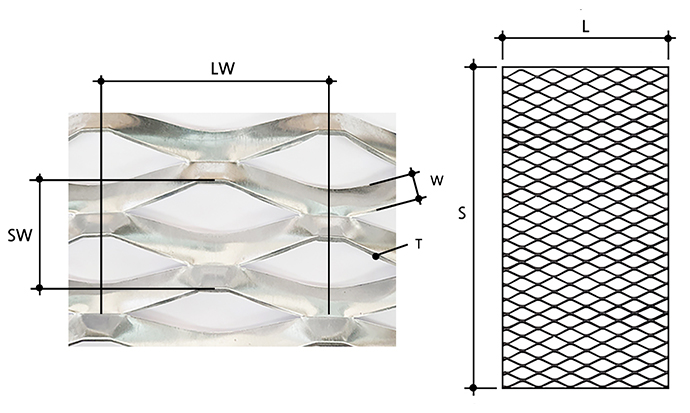

철판망각부의 명칭

그물눈 METAL LATH 능형눈 MESH
S MESH 가로방향의 중심간 거리 (Shot Way of Mesh) SW
R MESH 가로방향의 중심간 거리 (Long Way of Mesh) LW
Y 사용철판의 두께 (Thickness) T
절단 폭 (Width) W
길이 SW 방향의 전장 S
나비 LW 방향의 전장 L
SW의 허용공차 ± 5%
LW의 허용공차 ± 2mm
S의 허용공차 ± 0.25
L의 허용공차 철판에 KS에 표시된 수치
T의 허용공차 철판에 KS에 표시된 수치
W의 허용공차 ± 10%
가로굽음 편차 1,000MM에 대하여 5MM 이하로 하며, 전 길이에 대하여 5mm * (길이 mm/1000mm) 이하
길이의 편차 XG 1000mm에 대하여 6mm 이하,
XS 1000mm에 대하여 10mm 이하

GI(아연도)

Model No. MESH STRAND (kg/㎡) 제품규격 제품규격
SW(mm) LW(mm) T(m/m) W(m/m) 중량
GI-1000# 12 24 0.6     3X18M
GI 싸롱 4 8 0.4     3*2.4M 3*24M
GI 800# 10 20 0.35     3*33M
GI 2000# 15 30 1.2     4*8

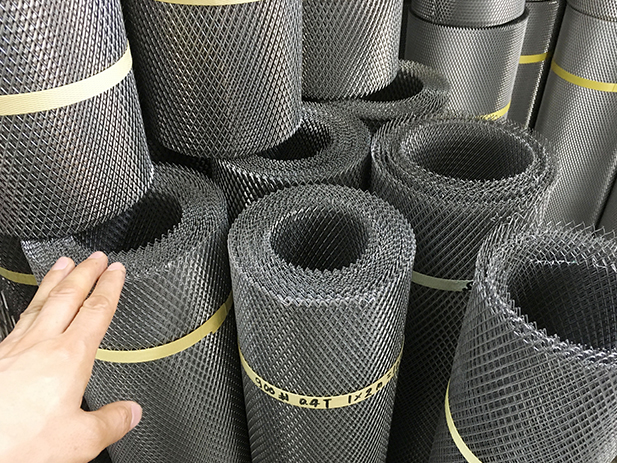

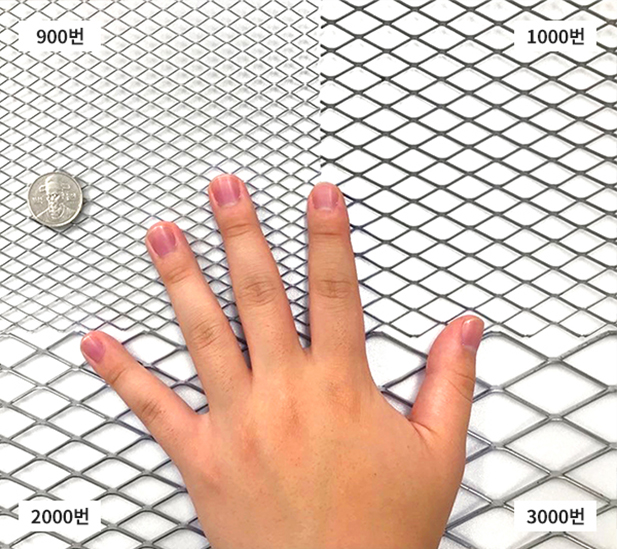

성인 손크기 비교

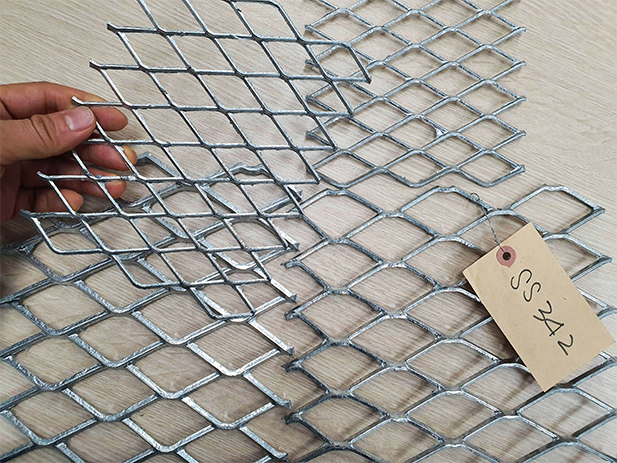

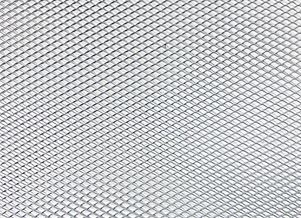

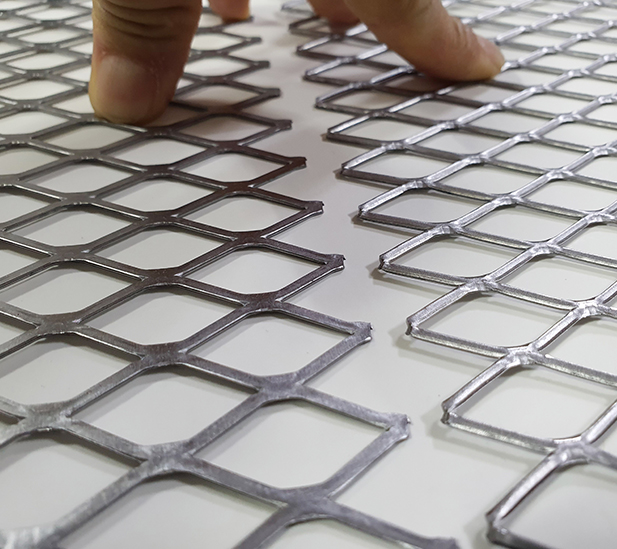

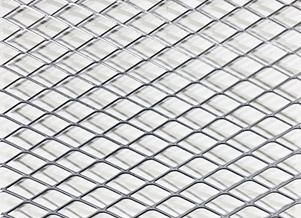

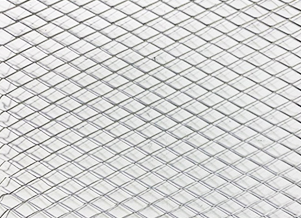

제품 사진

GI(아연도)

GI800#

GI(아연도)

GI1000#

GI(아연도)

GI2000#

GI(아연도)

GI싸롱

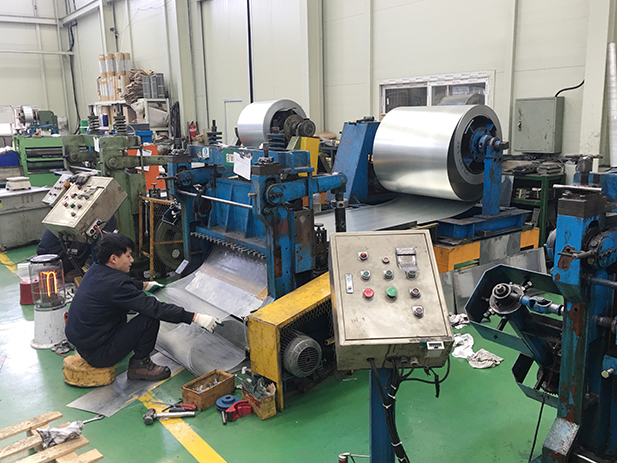

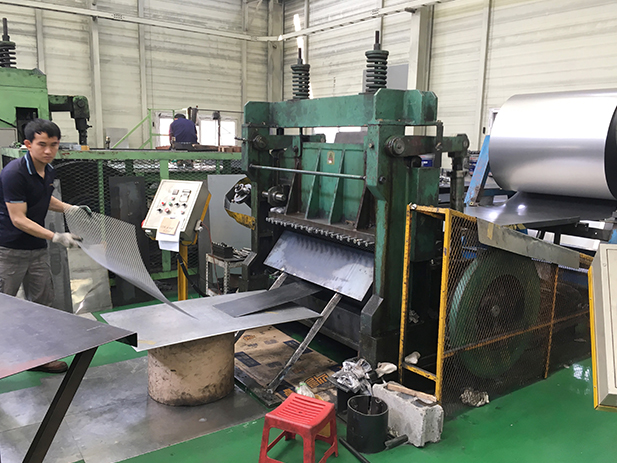

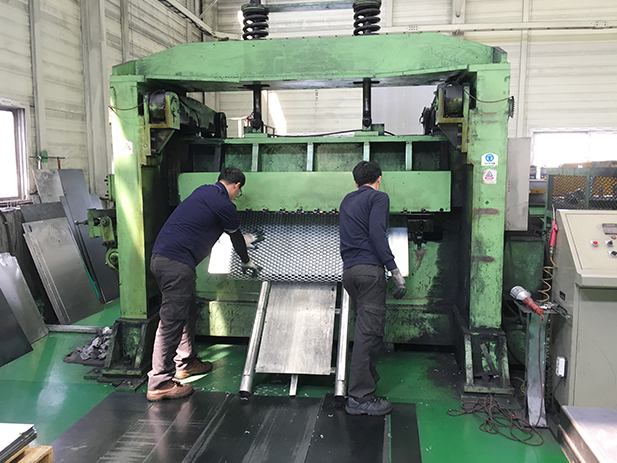

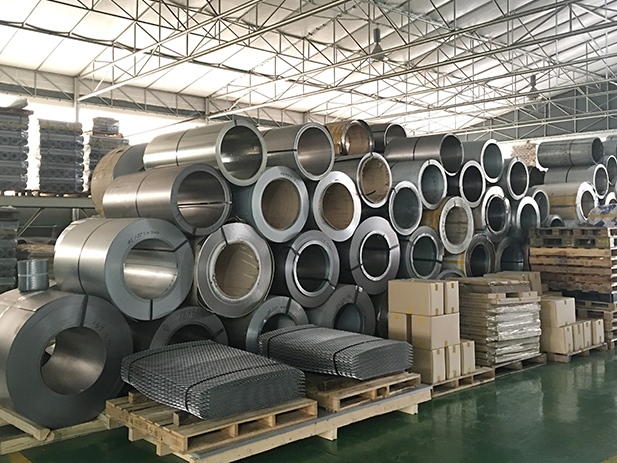

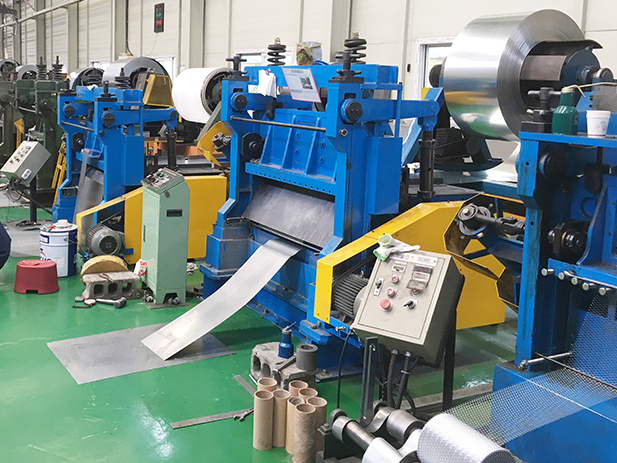

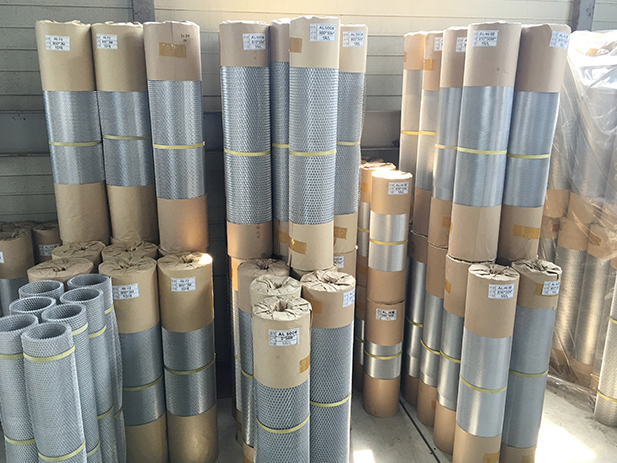

공장전경
