금속 시트를 금형이 상하 좌우 왕복 운동을 하며 금속 시트를 찍어 내리면,
금속시트가 찢어지면서 일정 형태를 갖으며 익스펜디드 메탈이 완성되게 된다.
프레스로 펀칭을 해서 구멍을 내는 원리가 아니고, 금형이 금속시트에 칼집을 내는
동시에 늘이는 방식으로 금형 형태에 따라 다이아몬드, 육각 등의 모양이 있다.
JUNGWON Metal 제품소개
JUNGWONMETAL
AL(알미늄)
- HOME - 제품소개 - AL(알미늄)
제작원리
철판망각부의 명칭
| 그물눈 | METAL LATH 능형눈 | MESH |
|---|---|---|
| S | MESH 가로방향의 중심간 거리 (Shot Way of Mesh) | SW |
| R | MESH 가로방향의 중심간 거리 (Long Way of Mesh) | LW |
| Y | 사용철판의 두께 (Thickness) | T |
| 절단 폭 (Width) | W | |
| 길이 | SW 방향의 전장 | S |
| 나비 | LW 방향의 전장 | L |
| SW의 허용공차 | ± 5% |
|---|---|
| LW의 허용공차 | ± 2mm |
| S의 허용공차 | ± 0.25 |
| L의 허용공차 | 철판에 KS에 표시된 수치 |
| T의 허용공차 | 철판에 KS에 표시된 수치 |
| W의 허용공차 | ± 10% |
|---|---|
| 가로굽음 편차 | 1,000MM에 대하여 5MM 이하로 하며, 전 길이에 대하여 5mm * (길이 mm/1000mm) 이하 |
| 길이의 편차 | XG 1000mm에 대하여 6mm 이하, XS 1000mm에 대하여 10mm 이하 |
AL(알미늄)
| Model No. | MESH | STRAND | (kg/㎡) | 제품규격 | 제품규격 | 제품규격 | ||
|---|---|---|---|---|---|---|---|---|
| SW(mm) | LW(mm) | T(m/m) | W(m/m) | 중량 | ||||
| AL 4.4P | 2.4 | 4.4 | 0.4 | 600X2000 | 20M | |||
| AL 싸롱 | 4 | 8 | 0.4 | 0.75 | 1.2 | 3X2.4M | 3X24M | 50M |
| AL-500# | 10 | 20 | 0.4 | 1.2 | 0.27 | 3*3.6M | 3X50M | |
| AL-900# | 7 | 14 | 0.6 | 3X3M | ||||
| AL-1000# | 12 | 24 | 0.6 | 3X12 | ||||
| AL-2000# | 15 | 30 | 1.2 | 3X12 | 4X8 | |||
| AL-3000# | 22 | 50 | 1.6 | 3X6 | 4X8 | |||
| AL-육각 소 | 7 | 14 | 0.8 | 3X3M | ||||
| AL-육각 대 | 10 | 20 | 0.8 | 3X3.6M | ||||

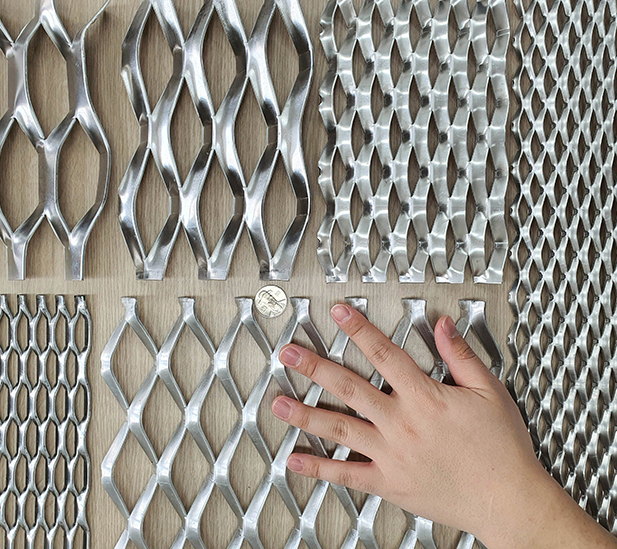

성인 손크기 비교
제품 사진
- AL(알미늄)
AL4.4P
- AL(알미늄)
AL900#
- AL(알미늄)
AL1000#
- AL(알미늄)
AL2000#
- AL(알미늄)
AL3000#
- AL(알미늄)
AL싸롱
- AL(알미늄)
AL육각
- AL(알미늄)
인테리어1
- AL(알미늄)
인테리어2
- AL(알미늄)
인테리어3
- AL(알미늄)
인테리어4
- AL(알미늄)
인테리어5
- AL(알미늄)
인테리어6
- AL(알미늄)
인테리어7
- AL(알미늄)
인테리어8
분체도장- 알루미늄, 철
- 합성 수지를 고운 분체로 만들어 금속 표면에 정전 인력으로 부착 시킨 후 이를 고온으로
가열 용해시켜 마무리하는 방법으로 대형 설비를 필요로 함
- 도료 회사에서 분체용 도료가 따로 나오며 도료에 따라 실내용과 실외용으로
구분되고 유광, 반유광, 무광으로 색상 주문이 가능
아노다이징- 알루미늄
- 전기 또는 화학적으로 산화시켜 표면에 얇은 막을 생성하여 코팅한 것으로,
충격에 쉽게 찌그러지고 내구성이 약한것을 보완
- 금속 느낌을 살린 여러가지 색상 적용이 가능하고 실내용과 실외용으로 구분됨.
(아노다이징 색상표 검색)
