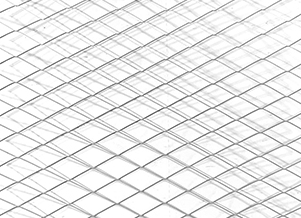

금속 시트를 금형이 상하 좌우 왕복 운동을 하며 금속 시트를 찍어 내리면,
금속시트가 찢어지면서 일정 형태를 갖으며 익스펜디드 메탈이 완성되게 된다.
프레스로 펀칭을 해서 구멍을 내는 원리가 아니고, 금형이 금속시트에 칼집을 내는
동시에 늘이는 방식으로 금형 형태에 따라 다이아몬드, 육각 등의 모양이 있다.
금속 시트를 금형이 상하 좌우 왕복 운동을 하며 금속 시트를 찍어 내리면,
금속시트가 찢어지면서 일정 형태를 갖으며 익스펜디드 메탈이 완성되게 된다.
프레스로 펀칭을 해서 구멍을 내는 원리가 아니고, 금형이 금속시트에 칼집을 내는
동시에 늘이는 방식으로 금형 형태에 따라 다이아몬드, 육각 등의 모양이 있다.
그물눈 | METAL LATH 능형눈 | MESH |
---|---|---|
S | MESH 가로방향의 중심간 거리 (Shot Way of Mesh) | SW |
R | MESH 가로방향의 중심간 거리 (Long Way of Mesh) | LW |
Y | 사용철판의 두께 (Thickness) | T |
절단 폭 (Width) | W | |
길이 | SW 방향의 전장 | S |
나비 | LW 방향의 전장 | L |
SW의 허용공차 | ± 5% |
---|---|
LW의 허용공차 | ± 2mm |
S의 허용공차 | ± 0.25 |
L의 허용공차 | 철판에 KS에 표시된 수치 |
T의 허용공차 | 철판에 KS에 표시된 수치 |
W의 허용공차 | ± 10% |
---|---|
가로굽음 편차 | 1,000MM에 대하여 5MM 이하로 하며, 전 길이에 대하여 5mm * (길이 mm/1000mm) 이하 |
길이의 편차 | XG 1000mm에 대하여 6mm 이하, XS 1000mm에 대하여 10mm 이하 |
익스펜디드 (EX)
USES | MODEL | JIS 규격 | MESH | STRAND | ㎡ | 3X6 | 4X8 | ||
---|---|---|---|---|---|---|---|---|---|
SW | LW | T(m/m) | W(m/m) | kg | kg | kg | |||
STANDARD - METAL LATH용 - 시설물 안전보호망 - 엔진커버 외관장식용 - FLATTENED원자재 |
SS 132 | XS-32 | 12 | 30.5 | 1.6 | 2 | 4.19 | 7 | 12.4 |
SS 133 | XS-33 | 12 | 30.5 | 2.3 (2.2) | 2 | 9.03 | 15.1 | 26.8 | |
SS 241 | XS-41 | 22 | 50.8 | 1.6 | 2 | 2.28 | 3.81 | 6.78 | |
SS 242 | XS-42 | 22 | 50.8 | 2.3 (2.2) | 2.3 | 4.1 | 6.86 | 12.2 | |
SS 243 | XS-43 | 22 | 50.8 | 3.2 (3.1) | 2.8 | 8 | 13.4 | 23.8 | |
GRATING - 검사통로,견학통로 및 계단 - 구조물 설치용 - P.S.P 대용 |
SG 362 | XG-61 | 36 | 101.6 | 4.5 (4.4) | 5.6 | 13.7 | 22.9 | 40.7 |
SG 363 | XG-22 | 36 | 101.6 | 6 | 7 | 18.3 | 30.6 | 54.4 | |
SG 364 | XG-23 | 36 | 101.6 | 6 | 9 | 23.6 | 39.5 | 70.1 | |
SG 342-1 | XG-11 | 34 | 135.4 | 4.5 | 7 | 14.5 | 24.2 | 43.1 | |
SG 343-1 | XG-12 | 34 | 135.4 | 6 | 7 | 19.4 | 32.4 | 57.7 | |
SG 344-1 | XG-13 | 34 | 135.4 | 6 | 9 | 24.9 | 41.6 | 74 | |
FENCE - 고속도로 중앙 분리대 - 공장, 주택, 공원울타리용 - 낙석방지용 |
SS 341 | XS-61 | 34 | 76.2 | 2.3 | 2.7 | 3.19 | 5.33 | 9.48 |
SS 342 | XS-62 | 34 | 76.2 | 3.2 (3.1) | 3.3 | 5 | 9.88 | 17.6 | |

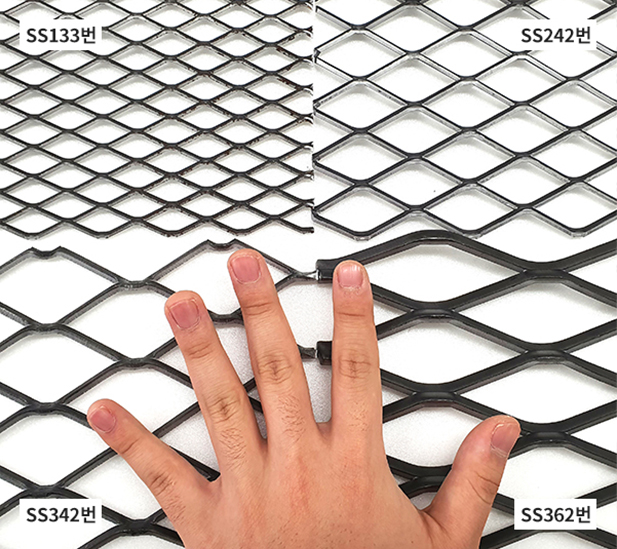

SS 343 | XS-63 | 34 | 76.2 | 4.5 (4.4) | 4.2 | 10.4 | 17.4 | 30.9 | |
MODEL | JIS 규격 | MESH | STRAND | ㎡ | 6'X6' | 6'X12' | |||
SS 511 | XS-71 | 50 | 152.4 | 2.3 | 3.5 | 2.53 | 8.45 | 16.9 | |
SS 512 | XS-72 | 50 | 152.4 | 2.3 | 3.5 | 2.53 | 8.45 | 16.9 | |
SS 513 | XS-73 | 50 | 152.4 | 4.5 | 5 | 7.06 | 23.6 | 47.2 |
메탈라스 (CR)
Model No. | MESH | STRAND | (kg/㎡) | 제품규격 | 제품규격 | ||
---|---|---|---|---|---|---|---|
SW(mm) | LW(mm) | T(mm) | W(mm) | 중량 | |||
#200 | 15 | 30 | 0.35 | 0.5 | 0.35 | 3*27M | 3X33M |
#800 | 10 | 20 | 0.35 | 1 | 3*33M | ||
#900 | 7 | 14 | 0.6 | 0.9 | 1.99 | 3*3M | 3X18M |
#1000 | 12 | 24 | 0.6 | 1.4 | 1.19 | 3X3.6M | 3X18M |
#2000 | 15 | 30 | 1.2 | 1.7 | 2.27 | 3X12 | 4X8 |
#3000 | 22 | 50 | 1.6 | 2 | 3X6 | 4X8 | |
0호 | 6 | 12 | 0.6 | 1.2 | 1.82 | 3X33M | |
1호 | 6 | 12 | 0.4~0.6 | 3X33M | |||
철 4.4P | 2.6 | 4.4 | 0.5 | 0.6 | 1.45 | 600X2M | 20M |
Speaker 3P | 1.8 | 3 | 0.35 | 0.4 | 1.26 | 300X1500 | |
철싸롱 | 4 | 8 | 0.35~0.4 | 3X24M | 3*2.4M |
0호
4.4P
131
133
200#
241
242
243
341
342
343
362
511
512
800#
900#
1000#
2000#
3000#
싸롱
육각

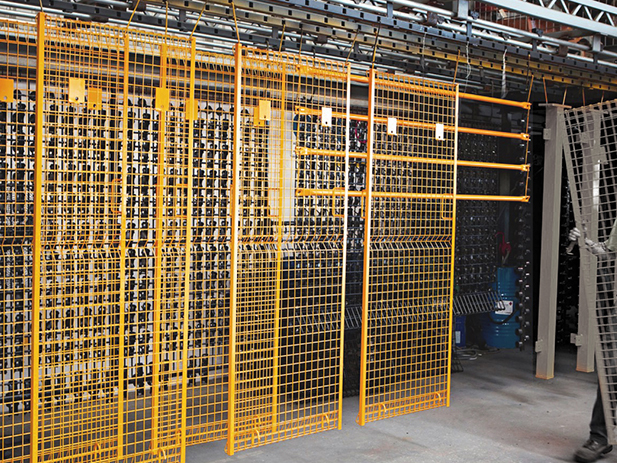

- 합성 수지를 고운 분체로 만들어 금속 표면에 정전 인력으로 부착 시킨 후 이를 고온으로
가열 용해시켜 마무리하는 방법으로 대형 설비를 필요로 함
- 도료 회사에서 분체용 도료가 따로 나오며 도료에 따라 실내용과 실외용으로
구분되고 유광, 반유광, 무광으로 색상 주문이 가능
